CCM攝像頭模組點膠工藝是攝像頭模組生產過程中的重要環節，它直接影響到攝像頭模組的組裝穩定性和成品質量。以下是對CCM攝像頭模組點膠工藝的詳細介紹：

一、CCM攝像頭模組概述

CCM，即Compact Camera Module（微型相機模組），是影像捕捉至關重要的電子器件。其主要結構和組件包括鏡頭（Lens）、傳感器（Sensor）、圖像處理芯片（DSP）、柔性線路板（FPC）、鏡架（Holder）等。其中，傳感器是核心組件。

二、點膠工藝的重要性

在CCM攝像頭模組的生產過程中，點膠工藝是一個至關重要的環節。它不僅關系到攝像頭模組的組裝穩定性，還直接影響到成品測試時的鏡頭良率。因此，點膠工藝的質量直接決定了攝像頭模組的使用壽命和性能表現。

三、點膠工藝難點

CCM攝像頭模組點膠工藝存在以下難點：

1. 點膠位置多且復雜：CCM攝像頭模組內部結構復雜，需要點膠的位置多達30多個，且每個位置對點膠的精度和效果都有嚴格要求。
2. 基材多樣：粘接的材質多種多樣，包括LCP、陶瓷、玻璃、PET、PC、PBT、PA、FR4等，不同材質對膠水的適應性不同，需要選擇合適的膠水進行粘接。
3. 精度要求高：由于攝像頭模組體積小巧，對點膠的精度要求極高，必須確保點膠位置準確、膠量適中，避免膠水溢出或不足。

四、點膠工藝要求

針對不同位置的點膠要求，需要選擇合適的膠水和點膠工藝。以下是一些典型位置的點膠要求和膠水選擇：

五、點膠工藝解決方案

針對CCM攝像頭模組點膠工藝的難點，可以采取以下解決方案：

1. 使用非接觸式噴射點膠閥：對于不平整的表面涂膠，推薦使用非接觸式噴射點膠閥，如高速壓電噴射點膠閥，以確保點膠均勻高效。
2. 搭載CCD視覺輔助系統：對于極小位置的高精度點膠，可以搭載CCD視覺輔助系統，通過百萬級工業相機智能識別點膠位置，減少位置校準時間，避免泄露污染器件，保證重復精度要求。
3. 提供免費試驗服務：針對不同材質與不同膠水的運用，可以提供免費試驗服務，客戶可郵寄膠水和基材到專業機構進行測試，以確保點膠工藝的可靠性和穩定性。

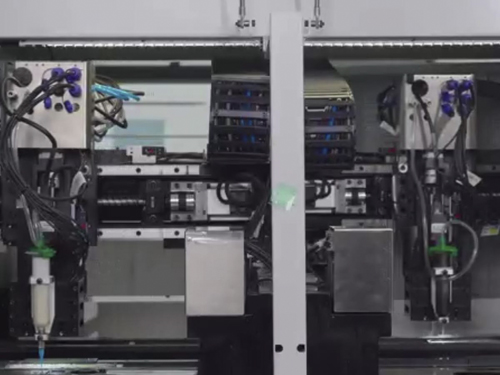

4. 選用高效點膠設備：對于中大型企業批量生產，可以選用高效點膠設備，如臺式三軸點膠機或在線式落地噴涂點膠機，這些設備均可搭載高精度高效率的壓電噴射點膠閥，提高生產效率和產品質量。

六、結論

CCM攝像頭模組點膠工藝是攝像頭模組生產過程中的關鍵環節，需要克服點膠位置多、基材多樣、精度要求高等難點。通過選擇合適的膠水和點膠工藝，以及采用先進的點膠設備和解決方案，可以確保點膠工藝的質量和穩定性，提高攝像頭模組的使用壽命和性能表現。
